Reduzierstück Außendurchmesser 168,3 - DIN 2616
Alle Angaben ohne Gewähr

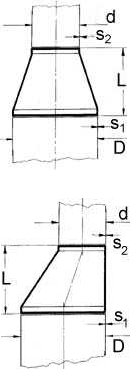

eccentric acc. to DIN 2616 Pt. 1
concentric acc. to DIN 2616 Pt. 2
Made from seamless tubes DIN 2448 of carbon steel St 35.8 I acc. to DIN 17175
wallthicknesses of 3 mm and thicker: with bevelled ends acc. to DIN 2559 form 22
| Rohr-Ø D (mm) | Rohr-Ø d (mm) | Wandstärke s1 (mm) | Wandstärke s2 (mm) | Länge | Toleranz +/- mm | Gewicht ca. kg | |
|---|---|---|---|---|---|---|---|
| konzentr. ca. mm | exzentr. ca. mm | ||||||
| 168,3 | 101,6 | 11 | 8 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 101,6 | 4,5 | 3,6 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 101,6 | 7,1 | 5,6 | 140 | 140 | 3,5 | 3,9 |
| 168,3 | 108 | 4,5 | 3,6 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 114,3 | 11 | 8,8 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 114,3 | 4,5 | 3,6 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 114,3 | 7,1 | 6,3 | 140 | 140 | 3,5 | 3,9 |
| 168,3 | 133 | 4,5 | 4 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 139,7 | 11 | 10 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 139,7 | 4,5 | 4 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 139,7 | 7,1 | 6,3 | 140 | 140 | 3,5 | 3,9 |
| 168,3 | 159 | 4,5 | 4,5 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 57 | 4,5 | 2,9 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 60,3 | 11 | 5,6 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 60,3 | 4,5 | 2,9 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 60,3 | 7,1 | 4,5 | 140 | 140 | 3,5 | 3,9 |
| 168,3 | 76,1 | 11 | 7,1 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 76,1 | 4,5 | 2,9 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 76,1 | 7,1 | 5 | 140 | 140 | 3,5 | 3,9 |
| 168,3 | 88,9 | 11 | 8 | 140 | 140 | 3,5 | 6,3 |
| 168,3 | 88,9 | 4,5 | 3,2 | 140 | 140 | 3,5 | 2,5 |
| 168,3 | 88,9 | 7,1 | 5,6 | 140 | 140 | 3,5 | 3,9 |
Datenblatt
